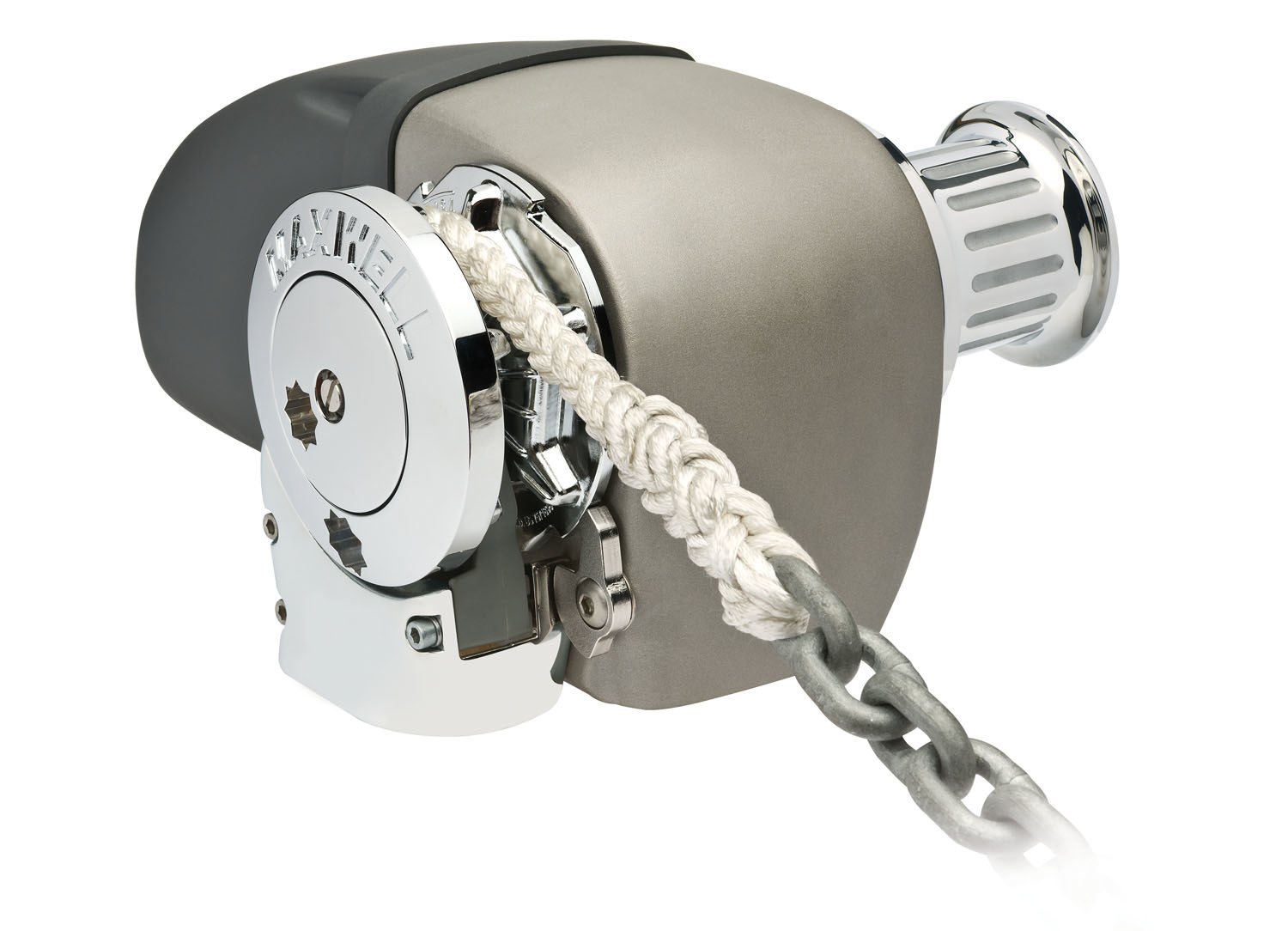

Horizontale ankerlier touw/ketting hydraulisch kaapstander | HRC10-10 Maxwell

De HRC10-10 hydraulisch horizontale ankerlier met kaapstander volgt in de zeer succesvolle voetsporen van Maxwell’s vorige, volautomatische touw / ketting ankerlieren.

Opvallende volautomatische horizontale ankerlier met geweldige capaciteiten

• De gloednieuwe HRC10 volautomatische horizontale ankerlieren zijn ontworpen om op de meest efficiënte wijze 8 mm (5/16”) en 10 mm (3/8”) kortschalm ketting en 14 mm (9/16”) en 16 mm (5/8”) 3 of 8 strengen touw te verwerken
• Het esthetisch zeer geslaagde uiterlijk van de bovendekse delen, naar het principe van “vorm volgt functie”, heeft de motor en de aandrijving ingekapseld in een tweedelige waterdichte behuizing, waardoor er ruimte onderdeks gespaard wordt
• Deze tweedelige behuizing bestaat uit een gegoten zeewaterbestendige en zwaar geanodiseerde legering voor het voorste gedeelte en een gemakkelijk weg te nemen afdekking van de motor achter, die is uitgevoerd in een zeer sterk composietmateriaal
• Deze tweedelige en waterdichte omkasting maakt onderhoud bijzonder gemakkelijk en snel aan dek uit te voeren
• Een eenvoudige installatie door vastbouten zorgt voor een snelle en moeiteloze montage op het dek
• De roestvast stalen aandrukarm zorgt steeds voor de optimale druk op het ankergerei (touw, aansplitsing of ketting)
• De nieuwe, revolutionaire en gepatenteerde “Wave Design™” kettingschijf kan met een breed scala aan kettingformaten werken, binnen het kader van de gespecificeerde kettingdiameters, die geschikt zijn voor gebruik met de HRC10 serie.
• Het unieke Maxwell “wrap around ” ontwerp van deze horizontale kettingschijf zorgt ervoor dat meer dan 90° van de schijf gebruikt wordt, waardoor het verwerken van touw en ketting een enorme verbetering betekent in vergelijking met concurrerende ontwerpen
• De HRC10 werkt net zo goed en gemakkelijk met ankergerei dat alleen uit ketting bestaat, voor diegenen die de extra veiligheid, houdkracht en zekerheid van de ketting prefereren
• De geïntegreerde kettingpijp en de grote kluispijp als dekdoorvoer zorgen voor een gemakkelijke doorvoer van de touw/ketting combinatie in of uit de kettingbak
• Een conisch koppeling/remmechanisme biedt de mogelijkheid om handmatig met “vrije val” te ankeren en om via een hendel in noodgevallen het ankergerei weer op te halen
• De tandwielkast, gemaakt van een zeewaterbestendige en zwaar geanodiseerde legering heeft een gesloten oliebad en de aandrijving geschiedt op zeer efficiënte wijze middels een precisiesysteem van worm en wormwiel

Standaard benodigde onderdelen voor controle in twee richtingen

• Omkeerbaar relais (inclusief)
• Hendel voor noodbediening (inclusief)
• Up/down bedieningspaneel (exclusief)
• Stroomonderbreker/isolatorpaneel (exclusief)

Elke Maxwell HRC10 automatische touw/ketting ankerlier wordt geleverd met een dubbele richting magneetschakelaar. Schakelaars en stroomonderbreker zijn beschikbaar en moeten apart worden besteld.

Specificaties

Maximum trekkracht 850 kg 1870 lbs
Statische houdkracht 1500 kg 3300 lbs
Kortschalm ketting 10 mm 3/8”
Touwdiameter 16 mm 5/8”
Kettingsnelheid (ophalen anker) 24 m/min 79 ft/min
Touwsnelheid (ophalen anker) 20 m/min 65 ft/min
Motorvermogen (gelijkspanning) 12 of 24 V
Motor (Watt) 1200 W
Netto gewicht 20 kg 44 lbs
Hydraulische druk 138 bar 2000 psi
Hydraulische Flow 20 L/min 5.3 USgal/min
Netto gewicht – Hyd 13 kg 28 1/2 lbs

Afmetingen

A 369 mm
B 199 mm
C1 316 mm
C2 225 mm
C3 140 mm
D 80 mm
E (standaard ruimte tot dek) 90 mm
F 92 mm
G 110 mm
H 80 mm
J 99 mm
